变革创新，力争一流
蓝威金刚石科技
我们励志成为提供高品质产品的优秀公司！
公司技术 | 相关技术1
我们励志成为提供高品质产品的优秀公司

1.债券和财产的种类



1）金属键（符号M）

通过将金属粉末（如铁，青铜，钨和钴等）与超级磨料
（金刚石，CBN）混合并烧结来制造金属结合剂。



*特性
-高磨削比
-优异的形状保持能力
-粘结强度，耐擦性和耐热性优良
-需要高磨削力。
-由于其优异的磨粒粘结力，容易发生堵塞和脆化



2）树脂结合剂（符号B）
通过将合成树脂（苯酚系列，聚酰亚胺系列）和填料与磨粒混合而制成。



*特性
-优异的自由切割能力
-由于具有足够的弹性，它可以产生出色的加工表面和高研磨性能。
-广泛的应用
-即使在低磨削功率下也可以使用它。



3）玻璃化粘接剂（符号V）
是使用玻璃粘接剂制造的易碎粘接剂，其内聚性比树脂粘接剂更优异；
此外，它还可以通过改变孔隙率来调节固体度和排屑性能。



*性能
-具有非常出色的耐磨性
-具有出色的形状保持能力
-易于修整和修整。
-表面粗糙度范围广。
-减少堵塞和放热。





2.债券的性能比较



粘结砂轮的特性

研磨性能

树脂

金属

玻璃

电镀
磨削寿命
轮

中等的

高的

高的

低的

物料去除率

高/中

中等的

高/中

高的

形式保持力

中等的

高的

高的

高的

所需功率

中等的

中等偏上

低的

低/中

修整/修整困难

中等的

高的

低的

通常的不必要

表面粗糙度

好的

好/一般

最好

各种各样的

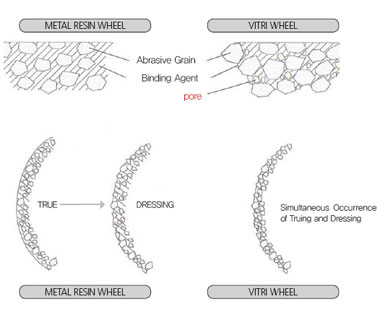

3.根据粘结种类的车轮结构

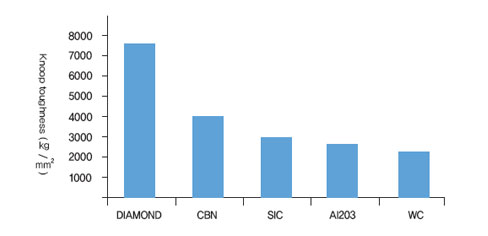

4.研磨剂韧性的比较

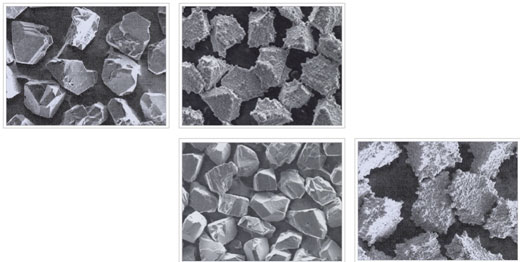

5.磨粒的形式（金刚石，CBN）





6.磨料粒度图



粒度

环保总局

应用

网

MICRON（㎛）

应用

＃20/30

D / B 852



＃600

30〜40

研磨

＃30/40

D / B 602



＃700

22〜36



＃40/50

D / B 427



＃800

20〜30



＃60/80

D / B 301



＃1000

15〜25



＃80/100

D / B 252



＃1200

10〜20

抛光

＃100/120

D / B 181



＃1800

6〜12



＃120/140

D / B 151

格林迪格里

＃2200

5〜10



＃140/170

D / B 126



＃3000

4〜8



＃170/200

D / B 107



＃5000

3〜6



＃200/230

D / B 91



＃8000

2〜4



＃230/270

D / B 76



＃12000

1〜3



＃270/325

D / B 64



＃14000

0〜2



＃325/400

D / B 54



＃28000

0〜1



＃400/500

D / B 46



＃60000

0〜1/2





7.最佳砂轮圆周速度=砂轮外径X 3.14X枢轴转数（RPM）= m / min



结合剂

使用条件

车轮

CBN车轮

树脂轮

湿法工艺的使用

900〜1800

1000〜2000



使用干法

700〜1200

800〜1500

金属轮

湿法工艺的使用

800〜2000

800〜1500



使用干法

500〜800

--

玻璃轮

湿法工艺的使用

小于1500

超过1800

表面粗糙度

好的

好/一般

最好



8.最佳切割深度



网

车轮

CBN车轮

80〜120

0.025

0.02〜0.05

140〜200

0.0125

0.01〜0.02

超过230

0.006〜0.01

小于0.01

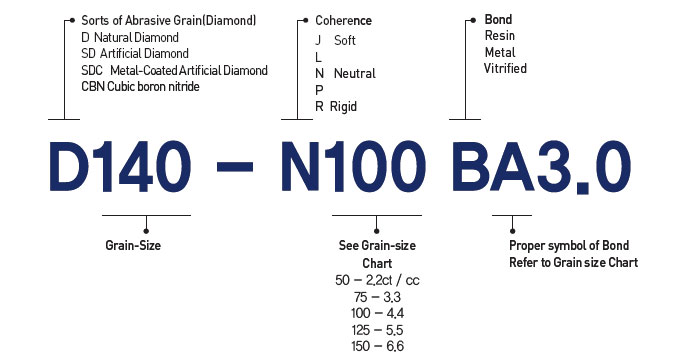

9.金刚石和立方氮化硼砂轮的打标方法





10.加工表面粗糙度



最大高度
最大（㎛）

中心线平均
粗糙度Ra（㎛）

均方根
粗糙度Rrms（㎛）

十点平均
粗糙度Rz（㎛）

0.10.020.02

0.1

0.2

0.03

0.04

0.2

0.3

0.06

0.06

0.3

0.4

0.07

0.08

0.4

0.5

0.09

0.1

0.5

0.6

0.1

0.11

0.5

0.7

0.12

0.13

0.6

0.8

0.14

0.15

0.7

0.9

0.15

0.17

0.8

1个

0.17

0.19

0.9

1.2

0.2

0.23

1.1

1.4

0.24

0.27

1.3

1.6

0.27

0.3

1.4

1.8

0.31

0.34

1.6

2个

0.34

0.38

1.8

2.4

0.41

0.46

2.2

2.8

0.48

0.53

2.5

3.2

0.54

0.61

2.9

3.6

0.61

0.68

3.2

4

0.68

0.76

3.6

4.5

0.77

0.86

4.1

5

0.86

0.96

4.5

5.5

0.94

1.05

5

6

1.02

1.14

5.4

7

1.19

1.33

6.3

8

1.36

1.52

7.2

9

1.53

1.71

8.1

10

1.7

1.9

9.0
